Trong ngành cơ khí chế tạo, sản xuất cửa nhôm kính và kết cấu kim loại hiện đại, việc tìm kiếm giải pháp gia công vừa nhanh chóng, chính xác vừa bảo vệ bề mặt phôi là bài toán hàng đầu của các doanh nghiệp.

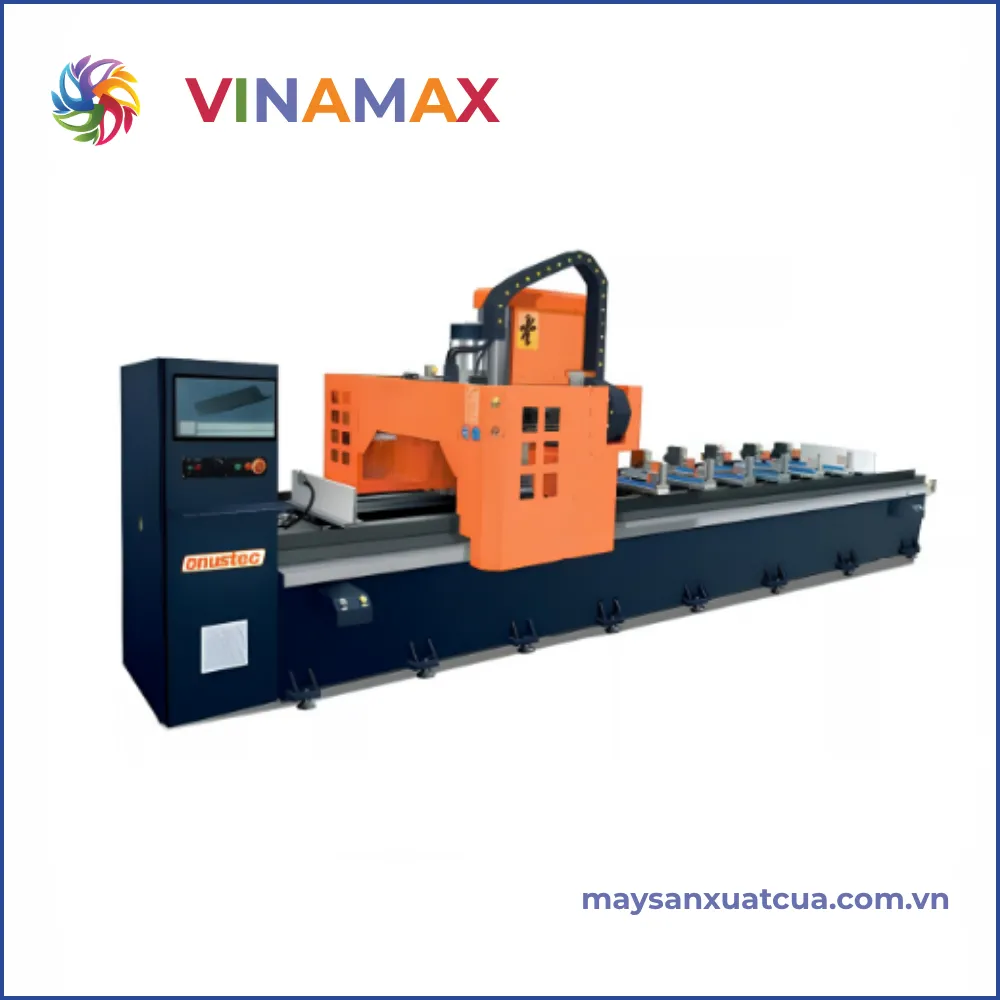

1. Giới Thiệu Tổng Quan Về Máy Gia Công CNC OT-C6303/5/7
Dòng máy OT-C6303/5/7 là dòng máy gia công trung tâm CNC 3 trục kiểu cổng (Gantry type) chuyên dụng cho các thanh nhôm định hình và cấu trúc thép mỏng. Với các phiên bản chiều dài gia công linh hoạt (3.5m, 5m, 7m tương ứng các mã OT-C6303, OT-C6305, OT-C6307), máy đáp ứng đa dạng quy mô sản xuất từ vừa đến lớn.
2. Đặc Điểm Vượt Trội Của Dòng Máy OT-C6303/5/7
Bảo Vệ Tuyệt Đối Bề Mặt Phôi Kim Loại
Khác với các dòng máy gia công truyền thống, OT-C6303/5/7 được thiết kế để thanh phôi đứng yên tuyệt đối trong suốt toàn bộ quá trình vận hành (khoan, phay rãnh, taro, phay ren, phay ngàm, cắt xẻ...). Thiết kế này loại bỏ hoàn toàn ma sát di chuyển, bảo vệ bề mặt nhôm và thép không bị trầy xước hay biến dạng.
Đài Dao Dạng Ô (Umbrella) 8 Vị Trí – Thay Dao Siêu Tốc
Máy được trang bị đài chứa dao dạng ô 8 vị trí (Umbrella type tool magazine) điều khiển bằng động cơ Servo chính xác. Nhờ đó, quá trình thay dao diễn ra nhanh chóng, rút ngắn tối đa chu kỳ gia công và nâng cao hiệu suất làm việc.
Phần Mềm Mô Phỏng 3D Hiện Đại (Power Cam Gen 10)
Tích hợp phần mềm Power Cam thế hệ thứ 10 tiên tiến, cho phép hiển thị và mô phỏng 3D trực quan phôi gia công (Tính năng tùy chọn), giúp kỹ thuật viên dễ dàng kiểm soát và vận hành chính xác.
Gia Công Linh Hoạt & Đa Năng
Phay mặt đầu đố cửa: Thay thế đài dao bằng lưỡi cắt T-slot chuyên dụng.
Gia công đa góc: Hỗ trợ gắn thêm đầu gia công góc (Angle heads) để xử lý mặt bên và đầu mặt phôi (Tùy chọn).
Chế độ làm việc 2 vùng (Shuttle Operation): Cho phép vừa gá phôi ở vùng này vừa gia công ở vùng kia, tiết kiệm đáng kể thời gian chờ (Tùy chọn).
3. Bảng Thông Số Kỹ Thuật
Dưới đây là chi tiết thông số kỹ thuật của dòng máy gia công trung tâm CNC OT-C6303/5/7:
|
Thông Số Kỹ Thuật
|
Chi Tiết / Giá Trị
|
|
Model
|
OT-C6303 / OT-C6305 / OT-C6307
|
|
Loại máy (Type)
|
Máy gia công trung tâm CNC 3 trục kiểu Cổng (3-Axis Gantry CNC Profile Machining Center)
|
|
Hành trình trục X (X-Axis Stroke)
|
3500 / 5000 / 7000 mm (tương ứng từng model)
|
|
Hành trình trục Y (Y-Axis Stroke)
|
500 mm
|
|
Hành trình trục Z (Z-Axis Stroke)
|
400 mm
|
|
Độ chính xác định vị lại (Re-Positioning Accuracy)
|
0.03mm
|
|
Công suất trục chính (Spindle Power)
|
9.0 kW
|
|
Tốc độ quay tối đa (Max. Speed)
|
24,000 rpm
|
|
Loại ổ chứa dao (Magazine Type)
|
Dạng ô (Umbrella Servo Driven)
|
|
Chuôi dao (Tool Shank)
|
ISO 30
|
|
Dung lượng đài dao (Capacity)
|
8 vị trí
|
|
Mức tiêu thụ khí nén (Air Consumption)
|
105 L/min
|
4. Tính Năng An Toàn & Bôi Trơn Tự Động
Hệ thống bôi trơn tự động (Automatic Central Oil Lubrication System): Đảm bảo máy luôn vận hành trơn tru, kéo dài tuổi thọ linh kiện.
Cảm biến đo dao tự động (Automatic Tool Sensor): Tự động đo chiều dài và kiểm tra tình trạng dao.
An toàn lao động tối đa: Máy tích hợp Cửa bảo vệ (Protection Door) và Cảm biến màn sáng (Light Curtain Sensor), đảm bảo an toàn tuyệt đối cho người vận hành.
