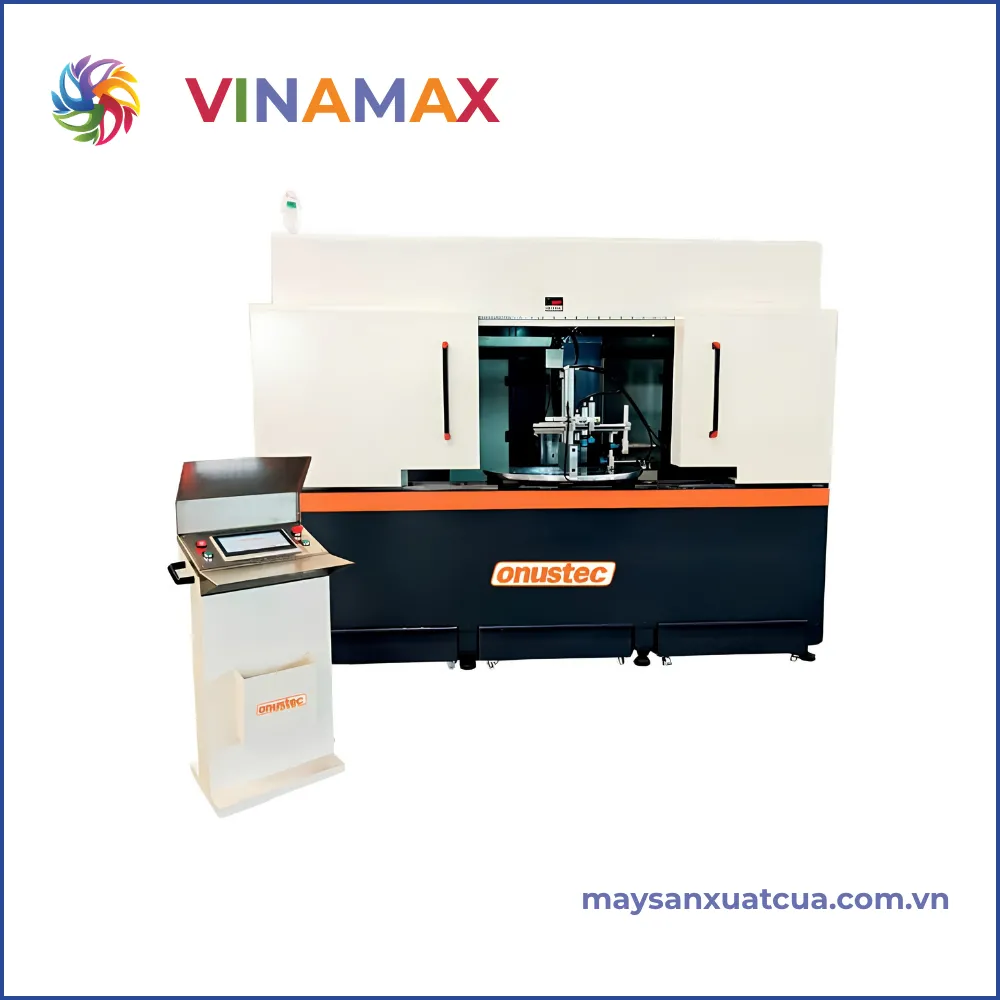

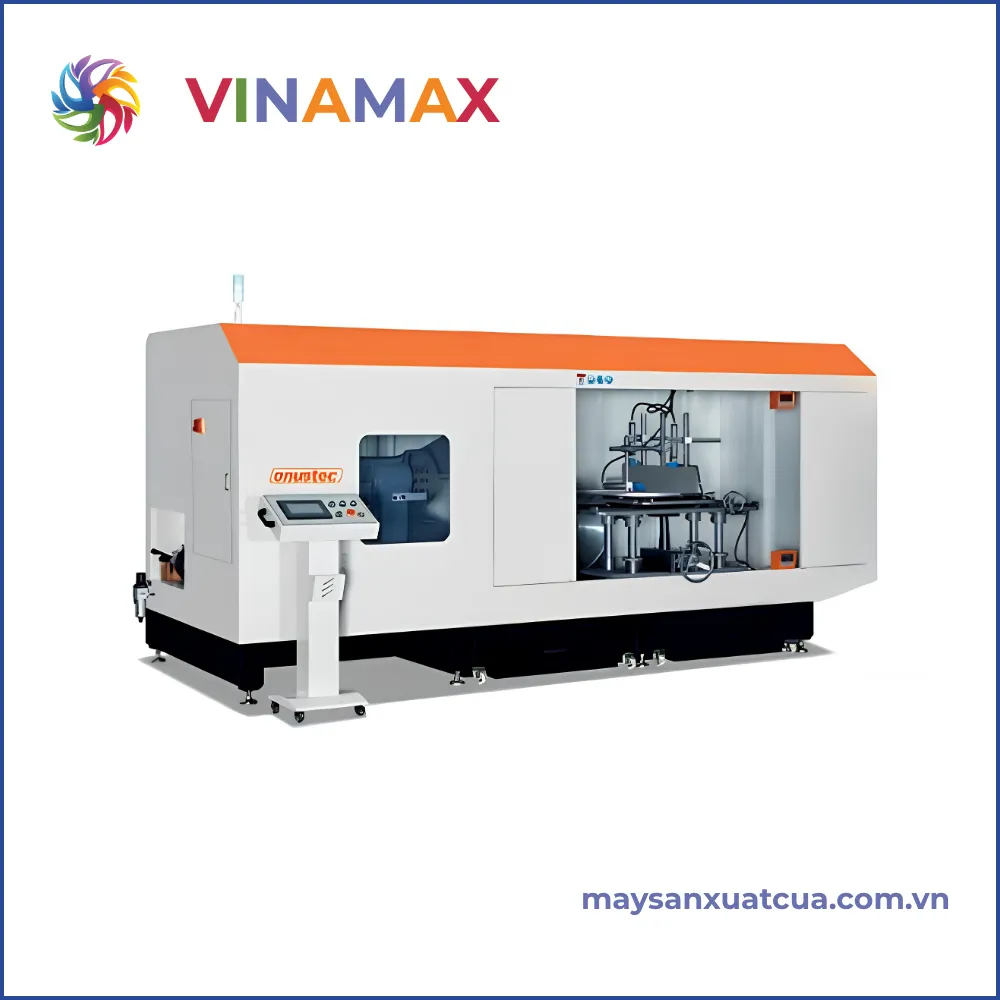

1. Giới Thiệu Về Máy Cắt Ngàm CNC Onustec OT-N605C
Onustec OT-N605C (5-Axis Multi Angle CNC Notching Saw) là dòng máy cắt ngàm đa góc CNC 5 trục chuyên dụng, được thiết kế để gia công các liên kết ngàm phức tạp giữa thanh đố ngang và đố dọc (Mullion & Transom) trong hệ mặt dựng nhôm kính. Với hệ thống điều khiển CNC tự động 5 trục, máy hỗ trợ thực hiện các đường cắt đa góc linh hoạt, giảm thao tác thủ công và hạn chế sai số trong quá trình gia công.
2. Thông Số Kỹ Thuật Chi Tiết Máy Onustec OT-N605C
Dưới đây là bảng thông số kỹ thuật của máy cắt ngàm đa góc CNC 5 trục Onustec OT-N605C:
|
Thông số kỹ thuật
|
Giá trị chi tiết
|
|
Model máy
|
OT-N605C
|
|
Tên loại máy
|
5-Axis Multi Angle CNC Notching Saw
|
|
Hành trình trục X (X Axis Stroke)
|
2000 mm
|
|
Hành trình trục Y (Y Axis Stroke)
|
680 mm
|
|
Hành trình trục Z (Z Axis Stroke)
|
800 mm
|
|
Góc cắt của lưỡi cưa (Blades Cutting Angle)
|
0–180°
|
|
Điều chỉnh góc (Angle Adjustment)
|
Tự động
|
|
Góc xoay bàn (Table Pivoting Angle)
|
35–145°
|
|
Đường kính lưỡi cắt (Blade Diameter)
|
Φ600 mm
|
|
Công suất động cơ (Cutting Motor)
|
7.5 kW × 1
|
|
Tốc độ quay động cơ (Motor Speed)
|
2860 vòng/phút
|
|
Độ chính xác (Accuracy)
|
±0.1 mm/m
|
|
Lượng khí tiêu thụ (Air Consumption)
|
50 L/phút
|
3. Đặc Điểm Nổi Bật Của Máy Cắt Ngàm CNC 5 Trục Onustec OT-N605C
Linh hoạt tối đa cho hệ mặt dựng: Máy đáp ứng đa dạng yêu cầu cắt ngàm phức tạp cho kết cấu đố ngang, đố dọc của hệ mặt dựng (Facade), mái lấy sáng (Skylights) và các hệ nhôm cầu cách nhiệt.
Đường cưa di chuyển tuyến tính: Lưỡi cưa di chuyển trên hệ thống ray dẫn hướng tuyến tính (Linear Guide), trong khi phôi được kẹp cố định, giúp quá trình cắt ngàm diễn ra ổn định, hạn chế rung lắc và đảm bảo độ chính xác.
Góc cưa xoay linh hoạt 0–180°: Lưỡi cưa đường kính Φ600mm có khả năng điều chỉnh góc cắt tự động từ 0° đến 180°, hỗ trợ gia công các đường cắt nghiêng và ngàm phức tạp.
Phạm vi cắt ngàm rộng lớn: Với lưỡi cưa Φ600mm, máy có khả năng gia công phạm vi cắt ngàm lên đến 500 × 400mm theo thông số công bố, phù hợp với các thanh nhôm định hình kích thước lớn.
Động cơ công suất 7.5kW mạnh mẽ: Động cơ cắt công suất lớn kết hợp tốc độ quay 2860 vòng/phút, hỗ trợ quá trình cắt nhôm ổn định, đáp ứng nhu cầu gia công công nghiệp.
Hệ thống hiển thị và kẹp phôi khí nén: Màn hình hiển thị kỹ thuật số hỗ trợ theo dõi và điều chỉnh thông số. Hệ thống kẹp phôi khí nén theo chiều ngang và chiều dọc giúp cố định thanh nhôm trong quá trình cắt.
Hệ thống đẩy phôi thủy lực – khí nén: Cơ cấu thủy khí hỗ trợ điều khiển chuyển động lưỡi cưa khi tiếp xúc với vật liệu, góp phần duy trì quá trình gia công ổn định và an toàn.
4. Ứng Dụng Thực Tế Của Máy Cắt Ngàm Onustec OT-N605C
Sản xuất hệ mặt dựng nhôm kính (Curtain Wall / Facade): Gia công các vị trí ngàm liên kết giữa thanh đố ngang và đố dọc, phục vụ lắp ráp hệ mặt dựng cho tòa nhà cao tầng, trung tâm thương mại và công trình kiến trúc.
Gia công mái kính và mái lấy sáng (Skylights): Cắt ngàm và tạo góc trên thanh nhôm định hình, đáp ứng yêu cầu lắp ghép các kết cấu mái kính phức tạp.
Chế tạo khung nhôm công nghiệp: Gia công các chi tiết nhôm có yêu cầu cao về kích thước, góc cắt và độ chính xác của mối ghép.
Gia công hệ nhôm cầu cách nhiệt: Hỗ trợ cắt ngàm các thanh nhôm định hình chuyên dụng, phục vụ quá trình lắp ráp và hoàn thiện sản phẩm.
Sản xuất kết cấu nhôm theo yêu cầu: Phù hợp với các nhà máy và xưởng gia công cần thực hiện những đường cắt ngàm đa góc, có biên dạng phức tạp.
